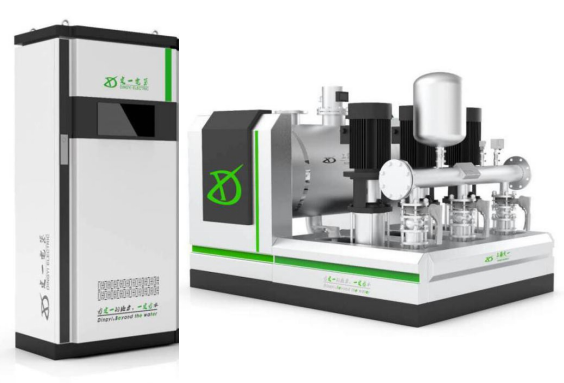

I型DYWG管網疊壓(無負壓）供水設備是定一工程師研發創新的可以串接在市區政管網上給用戶進行二次加壓的一種給水設備不需要建造蓄水池、高位水箱，直接串接在市政管網上，與定一變頻控制柜同時工作時不會對市政管網形成負壓（吸水），可以充分利用市政管網原有壓力，采用變頻調速給水方式節能效果較好。

無負壓供水設備進水管與自來水管網直接相連，水在自來水管網剩余壓力驅動下壓入設備進水管，設備的加壓水泵在進水剩余壓力的基礎上繼續加壓，將供水壓力提高到用戶所需的壓力后向出水管網供水；當用戶用水量大于自來水管網供水量時，進水管網壓力下降，當設備進水口壓力降到壓力小于0（或設定的管網保護壓力）時，設備中的負壓預防和控制裝置自動啟動工作，對設備運行狀態進行調整直至設備停機待命，保障進水管網壓力不再降低而對自來水管網造成不利影響；當自來水管網供水能力恢復，進水管網壓力恢復到保護壓力以上時，設備自動啟動，恢復正常供水；當自來水管網剩余壓力滿足用戶供水要求時，設備自動進入休眠狀態，由自來水管網直接向用戶供水，供水不足時設備自動恢復運行；當用戶不用水或用水量很小時，設備自動進入停機休眠狀態，由設在設備出水側的小流量穩壓保壓罐維持用戶數量用水及管網漏水，用戶用水穩壓保壓罐不能維持供水管網所需壓力時，設備自動喚醒，恢復正常運行。設備運行過程中充分利用自來水管網的剩余壓力，始終既不對自來水管網造成不利影響的滿足用戶需求，降低供水能耗，實現供水系統運行。

一、 無負壓流量控制器

無負壓控制器 時刻監測控制市政管網及補償罐中的壓力，當自來水壓力不足時，無負壓控制器開始工作，保障市政管網的水壓不受影響，自來水公司135號文件規定市政壓力不能低于2KG，無負壓流量控制器不僅保障了用戶用水的安全穩定，同時保障了市政管網壓力的穩定。

二、 雙向補償裝置

采用儲能與釋放調節裝置雙向補償，可自動對自來水管網進行持續水量補償，還可以對用戶管網起到穩壓補償的作用，保障該設備對自來水管網不產生負壓供水低峰雙向補償器工作，將水泵出口端的高壓水引向低壓腔，向低壓腔補水，低壓腔補滿后，關閉，再向高壓腔繼續補水，當液面逐漸上升，帶壓得惰性氣體被擠壓回能量儲存裝置內，這樣就完成了低峰期給罐內補水的過程，當高峰期供水或市政管網壓力下降時，雙向補償裝置將低壓腔的水向恒壓腔補水，同時能量存儲裝置釋放能量，積擠壓高壓腔水向低壓腔補水，匯同恒壓腔的市政水一同給用水補水，這樣就完成了高峰期向用戶補水的過程。

三、能量儲存器

采用能量儲存器，內置帶壓不浮于水的惰性氣體，當高峰期供水時，釋放能量擠壓高壓腔水向低壓補水，充分利用能量守恒定律的原理，實現高峰期給用戶補水，保障罐中的水能夠補償到用戶管網中，抑制負壓產生，保障不對市政管網產生影響。

無負壓供水設備通過改變輸入到交流電機的電源頻率，從而達到調節交流電動機轉速的目的。根據流體力學的基本定律可知：水泵類設備均屬平方轉矩負載，其轉速N與流量Q、壓力（揚程）H以及軸功率P具有如下關系：

--Q1/Q2=N1/N2； （1）

--H1/H2=（N1/N2）2； （2）

--P1/P2=（ N1/N2）3 ;（3）

- Q1、 H1、 P1----水泵在N1轉速時的流量、壓力（或揚程）、軸功率；

--Q2、 H2、 P2------水泵在N2轉速時的相似工礦條件下的流量、壓力（或揚程）、軸功率。

--.將供電頻率由50HZ降為45HZ，

--則P45/P50=（45/50）3= 0.729，即P45=0.729 P50；

將供電頻率由50HZ降為40HZ，則P40/P50=（40/50）3= 0.512，即P40=0.512 P50。

無負壓供水設備水泵一般是按供水系統在設計時的工況需求來考慮的，而用水系統在實際使用中有很多時間不一定能達到用水量,一般用閥門調節增大系統的阻力來節流,造成電機用電損失，而采用變頻器可使系統工作狀態平緩穩定,通過改變轉速來調節用水供應,并可通過降低轉速節能收回投資。
